Точилка "Сайлифт-Универсал", с регулируемым углом заточки и поворотным мехнизмом

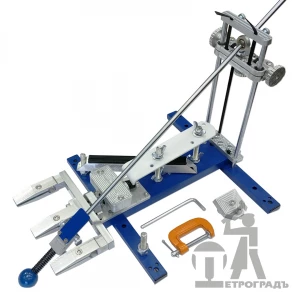

Точилка "Сайлифт-Универсал", с регулируемым углом заточки и поворотным мехнизмом. Приспособление для заточки позволяет заточить ножи, топоры, стамески, ножницы до бритвенной остроты. Системы “Сайлифт”состоит из двух вертикальных стальных закаленных штанг, каретки на линейных подшипниках с фиксатором. Стальное массивное основания (корпус) с подрезиненными упорами выполнено из стальной пластины толщиной 10мм. На пластине установлена дюралевая надстройка для крепления поворотного механизма.

На двух вертикальных стальных закаленных штангах скользит на линейных подшипниках каретка. Каретка перемещается вверх и вниз вращением винтов слева и справа, которые находятся на одном валу с зубчатыми колесами.

Зубчатые колеса работают в паре с двумя зубчатыми ремнями.

Каретка снабжена фиксатором, который предотвращает свободное перемещение каретки во время заточки ножа.

• минимальный угол заточки 10 градусов на сторону

• максимальный угол заточки 26 градусов на сторону

• длина основания 300 мм

• ширина основания 300 мм

• высота дюралевой надстройки 80 мм

• угол наклона поворотного механизма относительно стола 10 градусов

• вес пьедестала 4кг

Параметры станка “Сайлифт”:

• длина основания 300 мм

• вес основания 4 кг

• длина станка с губками 420 мм

• длина штанги для зажима абразивов 720 мм (подходит для абразивов длиной до 200 мм)

• ширина станка 300 мм

• угол скоса губок 10 градусов на сторону

• максимальный угол заточки 26 градусов на сторону

• максимальная длина клинка для заточки 300 мм

• допуск по углу поворотного механизма – 0,2 градуса.

Комплектация:

• Станок с системой изменения угла “сайлифт” и повор. мех. “Грань 5.1Л”

• Горизонтальная штанга с универсальными зажимами, подпружиненными упорами и площадкой под угломер

• три усиленные зажимные губки

• для заточки ножниц – зажим для ножниц с регулировкой угла

• для заточки стамесок – зажим для стамесок

• для заточки топоров – зажим для топоров

• струбцина

• ограничители хода с пружинами

• шестигранный ключ



Поворотный механизм “Грань 5.1Л” для правильной качественной заточки любого ножа. В процессе заточки требуется постоянно переворачивать нож на 180 градусов и обрабатывать кромку различными абразивами, начиная от грубого и заканчивая тонкими. Поворотный механизм без люфта. Выполнен на подшипнике и стальном закаленном валу.

Параметры зажимных губок:

• длина 90 мм

• ширина 20 мм

• высота 20 мм

• паз 5 мм

• скос губок 10 градусов на сторону

• материал Д16Т

Параметры планки:

• длина 170 мм

• высота 20 мм

• глубина 12 мм

• длина паза для для продольного перемещения губок 55 мм

• расстояние между центрами разведенных крайних губок 155 мм

• расстояние между центрами сведенных крайних губок (с центральной губкой) 60 мм

• расстояние между центрами сведенных крайних губок (без центральной губки) 60 мм

• материал Д16Т

Штанга для абразивов (горизонтальная штанга) из закаленного полированного стального вала

• диаметр штанги 8 мм

• длина 720 мм (подходит для абразивов длиной до 200 мм).

• на штанге добавлены подпружиненные упоры

Универсальные зажимы абразивов в комплекте:

• длина 20 мм

• ширина 22 мм

• паз 4 мм

На конце штанги вклеен деревянный окрашенный шар диаметром 30мм.
