Описание

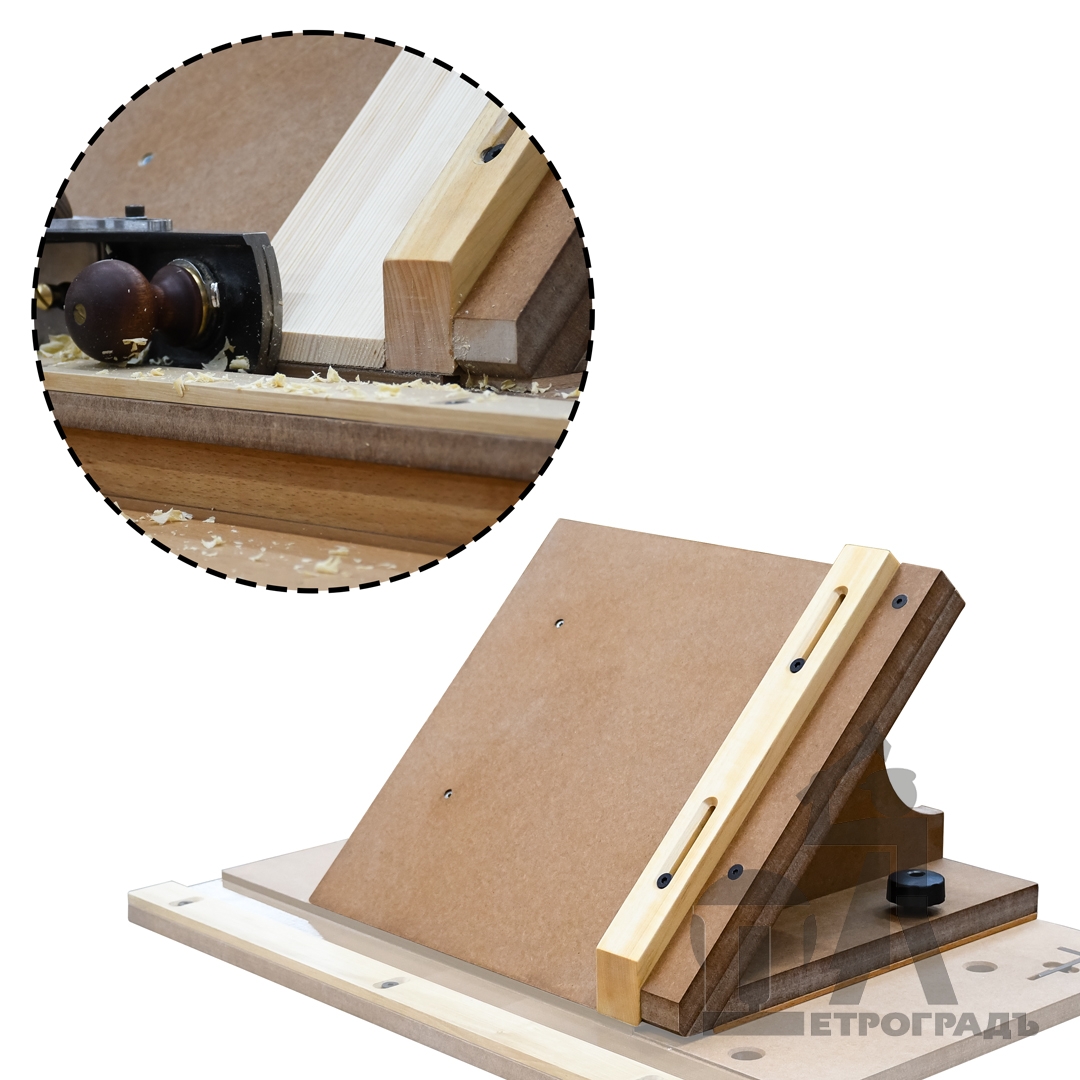

Упор "Ослиные уши" на донце ПЕТРОГРАДЪ модель 2. Этот упор позволяет вам острогать торец заготовки под 45 градусов. Упор устанавливается в донце вместо стационарного упора. Производство – фабрика Петроградъ (Россия).
Характеристики упора:
- Материал: МДФ
- Материал жертвенной планки: липа
- Размеры упора: 370 * 270 * 400 мм
- Масса: 6 кг
Как установить упор на донце Петроградъ, модель 2?
- Снимите подвижной упор из донца и отложите в сторону винты с "барашками"
- Снимите стационарный упор с донца
- Прикрутите стационарный упор на наклонную поверхность "ослиных ушей" за жертвенной планкой. Скошенный торец прикручиваемого упора должен быть направлен идентично жертвенной планке.
- Возьмите один из винтов, на который накручивался барашек и закрутите его снизу в дальнюю гайку из под стационарного упора
- Установите упор "Ослиные уши" таким образом, чтобы сквозь отверстие в верхней части прошел вставленный ранее болт. Накрутите на резьбовую часть болта "барашек"
- Возьмите 2 винт с барашком. Вставьте винт в радиусную проточку донца напротив большого отверстия в центр упора "Ослиные уши". Закрутите барашек на резьбовой части болта.
